Spaghetti diagram représentation des flux réls

Le diagramme spaghetti est un outil de visualisation des flux physiques utilisé en Lean Management pour tracer les déplacements réels de personnes, matériaux ou informations dans un espace de travail. Son nom évocateur vient de la ressemblance des lignes entrelacées avec un plat de pâtes désordonnées, révélant ainsi la complexité souvent cachée des processus opérationnels.

Dans les ateliers, entrepôts et zones logistiques, les déplacements inutiles représentent une source majeure de gaspillage (muda). Les opérateurs parcourent en moyenne des distances bien supérieures au nécessaire, multipliant les allers-retours, les croisements et les attentes. Ces inefficacités consomment du temps précieux, réduisent la productivité et augmentent les risques de sécurité. Pourtant, ces problèmes restent souvent invisibles aux yeux des décideurs, masqués par la complexité des flux réels.

Le diagramme spaghetti résout cette problématique en rendant visible l’invisible. En traçant simplement le chemin réel emprunté sur un plan de zone, cet outil révèle immédiatement les déplacements sans valeur ajoutée et les opportunités d’amélioration. Les études montrent que jusqu’à 70 % de réduction des distances est possible après réorganisation basée sur cette visualisation, générant des gains de productivité de 5 à 15 % avec un retour sur investissement inférieur à trois mois.

Cet article vous guide à travers la construction complète d’un diagramme spaghetti : de la préparation méthodique du périmètre d’étude à l’analyse collaborative des résultats, en passant par les techniques de traçage et d’optimisation des layouts. Découvrez comment transformer ce simple

Qu’est-ce qu’un Diagramme Spaghetti et Pourquoi l’Utiliser en Logistique

Le diagramme spaghetti est un outil fondamental du Lean Management qui permet de visualiser les déplacements réels dans un espace de travail. Contrairement aux représentations théoriques, il capture la complexité et les inefficacités des flux physiques tels qu’ils se produisent réellement sur le terrain. Cet outil simple mais puissant aide les organisations à identifier les gaspillages et à optimiser leurs processus.

Définition et Concept du Diagramme Spaghetti en Lean Management

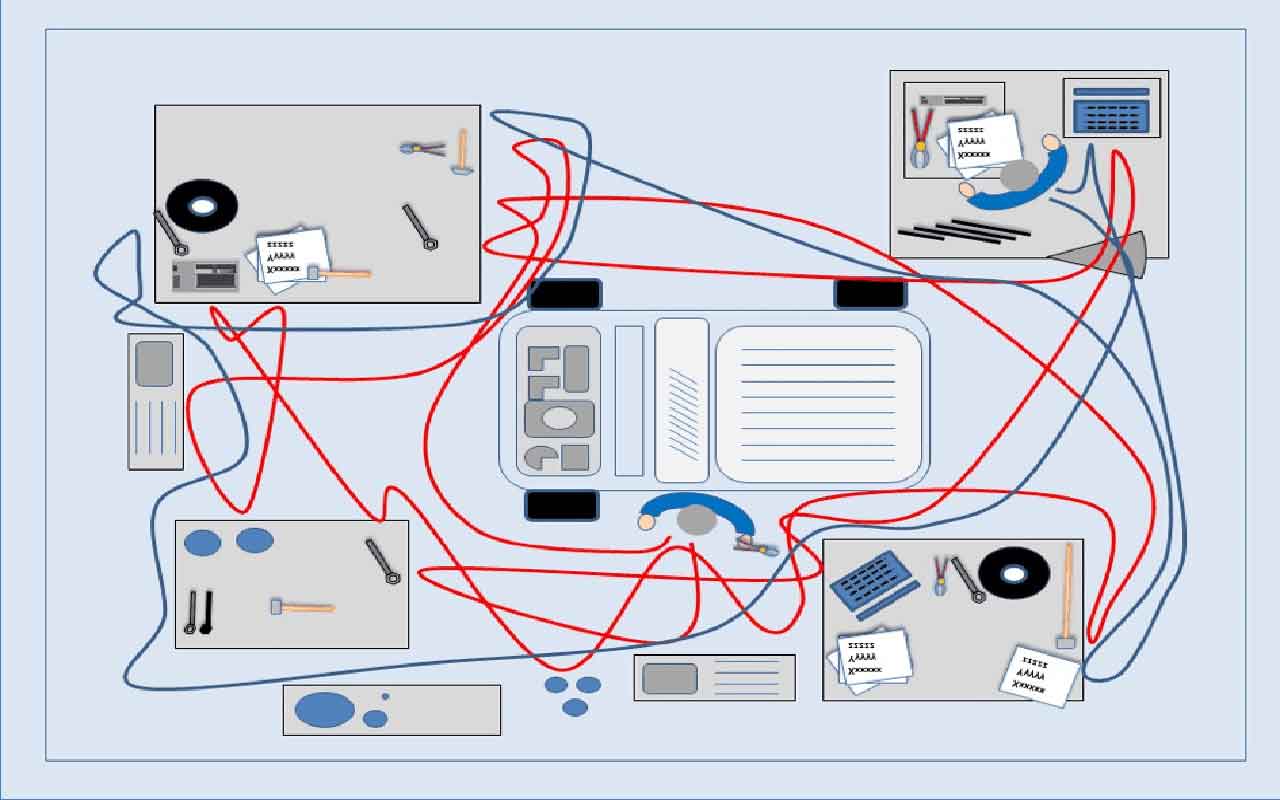

Le diagramme spaghetti est une représentation visuelle des déplacements de personnes, matériaux, équipements ou informations dans un environnement de travail. Son nom provient de la ressemblance des lignes entrelacées avec un plat de spaghettis, reflétant ainsi la complexité des flux. Développé par Taiichi Ohno, ce diagramme permet d’identifier les gaspillages (muda) et les déplacements sans valeur ajoutée, apportant ainsi une dimension physique aux analyses de flux. En 2022, des études montrent que jusqu’à 60 % des déplacements peuvent être éliminés grâce à une meilleure organisation basée sur ces diagrammes.

Différences entre Diagramme Spaghetti et Value Stream Mapping

Le diagramme spaghetti se concentre sur les déplacements physiques détaillés dans un espace précis, tandis que le Value Stream Mapping (VSM) cartographie l’ensemble du flux de valeur, incluant le temps, les stocks et les informations. Ces deux outils sont complémentaires : le spaghetti révèle les inefficacités locales, alors que le VSM offre une vue d’ensemble. Par exemple, dans un entrepôt, un diagramme spaghetti peut mettre en lumière des détours de picking, tandis que le VSM met en évidence l’impact sur le lead time global. En utilisant ces deux outils ensemble, les entreprises peuvent améliorer leur efficacité opérationnelle.

Applications du Diagramme Spaghetti dans Différents Secteurs

Le diagramme spaghetti trouve des applications variées dans de nombreux secteurs tels que les ateliers de production, les entrepôts, et même les services administratifs. Dans un atelier de production, il aide à optimiser l’approvisionnement des bords de ligne, tandis que dans un entrepôt, il est utilisé pour analyser les flux de picking et de préparation de commandes. En logistique urbaine, il peut représenter les flux de véhicules et optimiser les plans de livraison. Une étude a révélé que l’application de diagrammes spaghetti dans les entrepôts peut entraîner une réduction des distances parcourues de 30 à 70 %, améliorant ainsi l’efficacité des opérations.

Méthodologie Complète : Étapes de Construction d’un Diagramme Spaghetti

La création d’un diagramme spaghetti fiable repose sur une méthodologie structurée, allant de la préparation initiale à l’analyse des résultats. Chaque étape est cruciale pour transformer les observations terrain en insights actionnables pour l’optimisation des flux. En suivant ces étapes, il devient possible d’identifier et de réduire significativement les déplacements inutiles, contribuant ainsi à une amélioration continue des processus.

• 1) Préparation : Définir le périmètre de l’étude (zone, processus, durée d’observation) et préparer un plan exact à l’échelle 1/50 ou 1/100. Assembler une équipe d’observateurs formés et inclure les opérateurs concernés.
• 2) Observation : Choisir entre une observation continue, qui couvre un cycle complet de travail, ou une observation instantanée, qui peut consister à relever 20 à 50 points de données. Utiliser un système de code couleur pour différents types de flux (par exemple, rouge pour les matériaux, bleu pour le personnel).
• 3) Mesure : Enregistrer les distances parcourues (mètre par tronçon), la fréquence des déplacements (nombre de mouvements sur une période), ainsi que le temps nécessaire pour chaque déplacement (incluant la charge et le vidage).
• 4) Traçage : Dessiner tous les mouvements sur le plan, sans omission, même si le schéma devient encombré. Utiliser des traits épais ou des couleurs différentes pour mettre en évidence les flux principaux.
• 5) Analyse : Identifier les déplacements inutiles, les croisements de flux, les allers-retours et les zones congestionnées. Cette analyse permet de visualiser les inefficacités et d’en prendre conscience.
• 6) Optimisation : Créer un diagramme « future state » qui élimine les tâches ou mouvements sans valeur ajoutée. Cette représentation visuelle aide à clarifier les améliorations nécessaires.

Selon des études, jusqu’à 30 % des distances parcourues peuvent être réduites grâce à une réorganisation basée sur un diagramme spaghetti, ce qui en fait un outil essentiel pour toute entreprise souhaitant optimiser ses flux.

Analyse et Interprétation des Résultats du Diagramme Spaghetti

Une fois le diagramme tracé, l’analyse des résultats constitue une étape critique qui transforme les observations visuelles en opportunités d’amélioration concrètes. Cette phase nécessite une approche structurée pour identifier les gaspillages et prioriser les actions à mener. En interprétant correctement les données collectées, les équipes peuvent mettre en lumière des pistes de réorganisation et d’optimisation.

• Classification des mouvements : Les mouvements peuvent être classés en trois catégories : À Valeur Ajoutée (VA), Sans Valeur Ajoutée mais Nécessaire (SVAN), et Sans Valeur Ajoutée (SVA/Gaspillage). Cette distinction aide à déterminer quels déplacements sont inévitables, lesquels sont imposés par l’organisation actuelle, et ceux qui n’apportent aucune valeur.
• Questions clés d’analyse : Poser des questions essentielles telles que : Quels chemins sont les plus longs et fréquents ? Pourquoi les opérateurs se déplacent-ils ainsi ? Les équipements sont-ils bien placés ? Y a-t-il des déplacements redondants ? Cela permet d’identifier les causes profondes des inefficacités observées.
• Application de la règle des 80/20 : Identifier les 20 % des déplacements qui génèrent 80 % des inefficacités. Cela permet de concentrer les efforts d’amélioration sur les actions ayant le plus fort impact.
• Observation non biaisée : Favoriser une approche collaborative et objective pour recueillir des données précises. L’implication des opérateurs dans le processus d’analyse permet de mieux comprendre leurs contraintes et d’identifier des solutions adaptées.

En moyenne, 60 % des déplacements identifiés comme sans valeur ajoutée peuvent être éliminés par une simple réorganisation des postes de travail, illustrant ainsi l’impact potentiel d’une bonne interprétation des résultats du diagramme spaghetti sur la performance globale de l’entreprise.

À quoi sert concrètement un diagramme spaghetti dans un entrepôt ?

Un diagramme spaghetti est un outil essentiel pour visualiser les déplacements réels des opérateurs, des chariots et des produits dans un entrepôt. En représentant ces déplacements sous forme de lignes entrelacées, il permet d’identifier rapidement les détours, les croisements et les déplacements inutiles. Cette analyse est cruciale pour optimiser l’agencement des zones de stockage et les postes de travail, ce qui peut réduire significativement les distances parcourues et améliorer l’efficacité opérationnelle.

Comment créer un diagramme spaghetti fiable sur le terrain ?

Pour créer un diagramme spaghetti fiable, commencez par définir un plan de zone précis de l’espace étudié. Ensuite, observez les flux réels en suivant le chemin emprunté par un opérateur ou un produit, tout en traçant chaque déplacement sur le plan. Utilisez un code couleur pour différencier les types de flux. L’ajout de données provenant de systèmes serveurs ou de capteurs peut renforcer l’analyse et fournir des informations précises sur les mouvements observés, rendant le diagramme encore plus utile pour l’optimisation.

Quelle est la différence entre diagramme spaghetti et value stream mapping ?

Le diagramme spaghetti se concentre sur les déplacements physiques détaillés dans un espace donné, comme un atelier ou un entrepôt, tandis que le value stream mapping (VSM) cartographie l’ensemble du flux de valeur, incluant les temps, les stocks et les informations. Ces deux outils sont complémentaires : le diagramme spaghetti révèle les inefficacités locales, alors que le VSM offre une vue d’ensemble des processus. Ensemble, ils permettent une analyse approfondie et une optimisation efficace des opérations.

Dans quels secteurs le diagramme spaghetti est-il le plus utile ?

Le diagramme spaghetti est particulièrement utile dans divers secteurs, notamment l’industrie manufacturière, la logistique, la préparation de commandes et les services techniques. Il s’applique aussi bien aux flux de produits qu’aux flux de services, comme dans les centres de maintenance ou les bureaux. Sa flexibilité permet de l’adapter à de nombreux contextes, facilitant l’optimisation des processus et la réduction des gaspillages dans des environnements variés.

Vers une Logistique Fluide et Performante : L’Essentiel du Diagramme Spaghetti

Le diagramme spaghetti est bien plus qu’une simple représentation visuelle des flux. C’est un outil puissant qui permet de révéler les inefficacités cachées dans vos processus logistiques, de la production à la distribution. En cartographiant en détail les déplacements réels de vos équipes, de vos matériaux et de vos informations, vous identifierez rapidement les gaspillages à éliminer pour optimiser vos flux et gagner en agilité.

Maîtriser la méthodologie du diagramme spaghetti vous offrira des bénéfices concrets et mesurables : réduction de 30 à 70% des distances parcourues, gains de productivité de 5 à 15%, et un retour sur investissement en moins de 3 mois. Au-delà des chiffres, c’est une transformation en profondeur de votre organisation logistique qui vous permettra de vous différencier sur votre marché.

Prêt à tracer la voie vers une logistique fluide et performante ? Découvrez dès maintenant comment le diagramme spaghetti peut révolutionner vos processus et vous propulser vers l’excellence opérationnelle.
